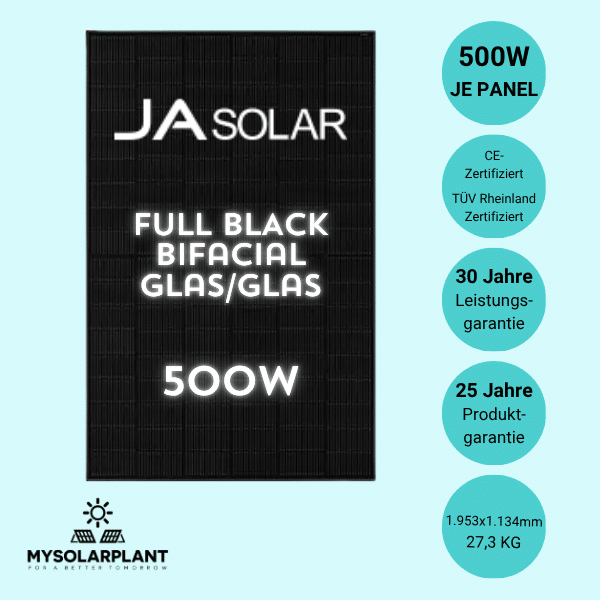

Solarmodul JA Solar JAM60D41-500/LB 500W / Bi-Facial / Glas-Glas
85,00 €
inkl. 0% MwSt. zzgl. Versandkosten
Das JA Solar JAM60D41-500/LB bietet 500 Wp Leistung und 22,6 % Modulwirkungsgrad in eleganter Full-Black-Optik. Die bifaziale N-Typ-Zelltechnologie ermöglicht zusätzliche Erträge durch rückseitigen Lichteinfall. Der robuste Glas-Glas-Aufbau und der schwarze Aluminiumrahmen sorgen für Langlebigkeit. Mit 120 cm Anschlusskabeln und MC4-EVO2A-Steckverbindern.
25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie gemäß Herstellerbedingungen.
garantiert sicher Zahlen
Beschreibung
Das JA Solar JAM60D41-500/LB ist ein bifaziales Solarmodul mit 500 Watt Nennleistung (500 Wp), N-Type-Zellen und Glas-Glas-Aufbau. Als Solarmodul mit 500 Watt gehört es zu den leistungsstarken Modulen im Sortiment. Es hat 120 Halbzellen, einen schwarzen Rahmen und einen Modulwirkungsgrad von 22,6 %. Mit 1.953 × 1.134 mm und 27,3 kg ist es größer als das 455-Watt-Modul JAM54D41-455/LB, liefert dafür 45 Wp mehr pro Modul.
Technische Daten des JA Solar JAM60D41-500/LB
Die Werte stammen aus dem Herstellerdatenblatt von JA Solar (Version Global-EN-20241204A) und gelten unter Standardtestbedingungen: 1.000 W/m², 25 °C Zelltemperatur, AM 1,5.
| Nennleistung (Pmax) | 500 W, Leistungstoleranz 0 bis +3 % |
|---|---|
| Modulwirkungsgrad | 22,6 % |
| Leerlaufspannung (Voc) | 45,00 V |
| MPP-Spannung (Vmp) | 38,26 V |
| Kurzschlussstrom (Isc) | 14,05 A |
| MPP-Strom (Imp) | 13,07 A |
| Zellen | 120 Halbzellen (6 × 20), monokristallin, N-Type |
| Abmessungen | 1.953 × 1.134 × 30 mm |
| Gewicht | 27,3 kg |
| Glas vorne / hinten | 2,0 mm / 2,0 mm |
| Anschluss | MC4-EVO2A, Anschlussdose IP68 |
| Kabellänge | hochkant 300 mm (+) / 400 mm (-), quer 1.200 mm (+/-) |
| Bifazialität | 80 % ±10 % |
| Temperaturkoeffizient Pmax | -0,290 %/°C |
| Temperaturkoeffizient Voc | -0,250 %/°C |
| Temperaturkoeffizient Isc | +0,045 %/°C |
| Max. Systemspannung | 1.500 V DC |
| Betriebstemperatur | -40 °C bis +85 °C |
| Max. statische Last vorne / hinten | 5.400 Pa / 2.400 Pa |
| Schutzklasse / Brandklasse | Klasse II / UL Type 29, Class C |
| Verpackung (Hersteller) | 36 Stück pro Palette |
Bifazial und Glas-Glas
Bei einem bifazialen Modul nimmt auch die Rückseite Licht auf. JA Solar gibt für das JAM60D41-500/LB eine Bifazialität von 80 % ±10 % an. Bei 10 % Einstrahlung auf der Rückseite nennt das Datenblatt 540 W statt 500 W. Was davon im Alltag ankommt, hängt vom Untergrund, der Neigung und dem Abstand zur Fläche ab. Helle, reflektierende Flächen unter dem Modul bringen mehr als dunkle.
Vorder- und Rückseite bestehen aus je 2,0 mm Glas. Laut Datenblatt hält das Modul statische Lasten von 5.400 Pa auf der Vorderseite und 2.400 Pa auf der Rückseite aus.
Kabel, Stecker und Montage
Das Modul hat MC4-EVO2A-Stecker und eine Anschlussdose mit Schutzart IP68. Bei hochkanter Montage sind die Kabel 300 mm (Plus) und 400 mm (Minus) lang. Die 1.200 mm langen Kabel gelten für die Montage im Querformat. Die maximale Systemspannung beträgt 1.500 V DC, der Betriebstemperaturbereich reicht von -40 °C bis +85 °C.
Garantie und Zertifizierung
JA Solar nennt 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Im ersten Jahr rechnet der Hersteller mit 1 % Leistungsverlust, danach mit 0,4 % pro Jahr. Das Modul ist nach IEC 61215 und IEC 61730 geprüft und gehört zur Schutzklasse II. Maßgeblich sind die Garantiebedingungen des Herstellers.
Zubehör zum Modul
Für die Montage haben wir Flachdachhalterungen, Ziegeldach-Halterungen, Balkonhalterungen und Flexhalterungen im Shop. Prüfen Sie vor dem Kauf, ob Rahmenmaß und Halterung zusammenpassen. Passende PV-Kabel und Verbinder und einen Wechselrichter finden Sie ebenfalls bei uns.
Wichtig: Für das Konfigurieren und Anpassen von Stromleitungen/Hausanschlussleitungen empfehlen wir stets die Konsultation von Fachpersonal. MYSOLARPLANT.de übernimmt keine Haftung für Fehlplanungen oder Fehlkonfigurationen. Bitte informieren Sie sich vor dem Kauf und Anschluss.
was unsere Kunden sagen
Produkt bewerten
Du must angemeldet sein, um eine Bewertung einzureichen. Du kannst auch registrieren für ein Konto.
Häufig gestellte Fragen
Was ist der Unterschied zwischen dem JA Solar 455W und dem 500W Modul?
Das JAM54D41-455/LB hat 455 Wp, misst 1.762 × 1.134 × 30 mm, wiegt 22 kg und erreicht 22,8 % Wirkungsgrad. Das JAM60D41-500/LB hat 500 Wp, misst 1.953 × 1.134 × 30 mm, wiegt 27,3 kg und erreicht 22,6 % Wirkungsgrad. Beide sind bifaziale N-Type-Module mit Glas-Glas-Aufbau und schwarzem Rahmen.
Was bedeutet bifazial, und wie viel bringt die Rückseite?
Bei bifazialen Modulen nimmt auch die Rückseite Licht auf. JA Solar gibt für beide Module eine Bifazialität von 80 % ±10 % an. Bei 10 % Einstrahlung auf der Rückseite nennt das Datenblatt 491 W für das 455er und 540 W für das 500er Modul. Wie viel davon im Alltag ankommt, hängt von Untergrund, Neigung und Abstand zur Fläche ab.
Welche Garantie gibt JA Solar auf die Module?
JA Solar nennt 25 Jahre Produktgarantie und 30 Jahre lineare Leistungsgarantie. Im ersten Jahr rechnet der Hersteller mit 1 % Leistungsverlust, danach mit 0,4 % pro Jahr. Maßgeblich sind die Garantiebedingungen des Herstellers.
Was bedeutet die Leistungstoleranz von 0 bis +3 %?
Unter Standardtestbedingungen liefert das Modul mindestens seine Nennleistung. Bis zu 3 % mehr sind möglich, also bis etwa 469 W beim 455er und bis etwa 515 W beim 500er Modul.
Wie stark sinkt die Leistung bei Hitze?
Der Temperaturkoeffizient der Leistung liegt bei beiden Modulen bei -0,290 %/°C. Pro Grad Zelltemperatur über 25 °C sinkt die Leistung um 0,29 %. Bei 45 °C Zelltemperatur sind das rund 5,8 %.
Für welche Montage sind die Kabel ausgelegt?
Beim 455er sind die Kabel bei hochkanter Montage 400 mm (Plus) und 200 mm (Minus) lang, beim 500er 300 mm und 400 mm. Im Querformat haben beide Module 1.200 mm pro Pol. Die Stecker sind MC4-EVO2A.
Was ist der Unterschied zwischen Glas-Glas- und Glas-Folie-Modulen?
Bei Glas-Glas-Modulen besteht die Rückseite aus Glas, bei Glas-Folie-Modulen aus einer Kunststofffolie. Das JAM54D41-455/LB hat auf beiden Seiten 1,6 mm Glas, das JAM60D41-500/LB 2,0 mm. Beide Module sind bifazial.
Auf welche elektrischen Werte muss ich beim Wechselrichter achten?
Wichtig sind Leerlaufspannung, MPP-Spannung, Kurzschlussstrom und MPP-Strom. Beim JAM54D41-455/LB sind das 40,50 V, 33,33 V, 14,42 A und 13,65 A, beim JAM60D41-500/LB 45,00 V, 38,26 V, 14,05 A und 13,07 A. Der Eingang des Wechselrichters muss diese Werte verarbeiten können. Die Leerlaufspannung steigt bei Kälte, die genauen Grenzen nennt das Datenblatt des Wechselrichters. Für die Auslegung sprechen Sie am besten eine Elektrofachkraft an.
